产品详细信息

幻影标准型三维扫描仪性能参数

• 1)  单幅扫描范围： 400mm（X）×300mm（Y）；
• 2)  光栅发生器：采用LED冷光源，分辨率1280X768
• 3)  单幅测量精度： ±0.02mm；
• 4)  测量点距：0.3mm～0.4mm；
• 5)  扫描时间（每幅,秒）：＜3s；
• 6)  扫描景深：300 mm；
• 7)  单次扫描分辨率 1,310,000 / 3,000,000 / 5,000,000;
• 8)  扫描头重量：3Kg
• 9)  扫描头尺寸：550mmX180mmX160mm
• 10) 点云输出格式：GPD, STL, ASC, IGS，WRL等;能与常见的逆向软件、CAD软件兼容

幻影标准型三维扫描仪扫描软件功能

• 1）具备系统标定、点云扫描、三维显示等基本功能；
• 2）扫描软件3DSS V12.0
• 3）具备参考点识别与全自动拼接功能；
• 4）具备深色物体扫描功能；
• 5）数据输出格式：扫描软件具备GPD和STL输出格式，可以输出ASC、WRL(纹理特征）以及具有法向量的四边形网格；
• 6）在扫描得到物体三维形状的同时还可以扫描得到并且输出纹理信息；
• 7) 扫描数据自动保存，不占用扫描时间；
• 8）支持对重叠点云自动选取较佳数据,自动裁剪，具有局部法向量，geomagic软件处理时，必须能够运用"select best data"功能，根据法向量自动判断哪个数据较优，从而自动剔除重叠的数据；
• 9）能很好处理1mm左右薄壁件的扫描数据。

产品应用

3DSS幻影标准型三维扫描仪可以满足复杂曲面、柔性物体和各类样品、工件的三维外观扫描和测量检测，是性价比极高的工业级三维扫描仪。

• 汽车行业：汽车油泥模扫描；整车扫描；零部件扫描；三维检测等
• 生产制造：零部件扫描，设计研发，三维检测，模具设计，精密零部件、模具等
• 教育行业：3D教学实验室，软件技能培训，教育普

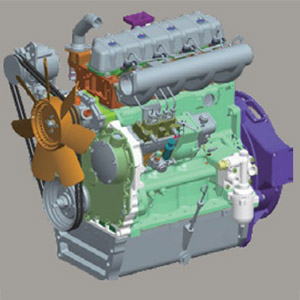

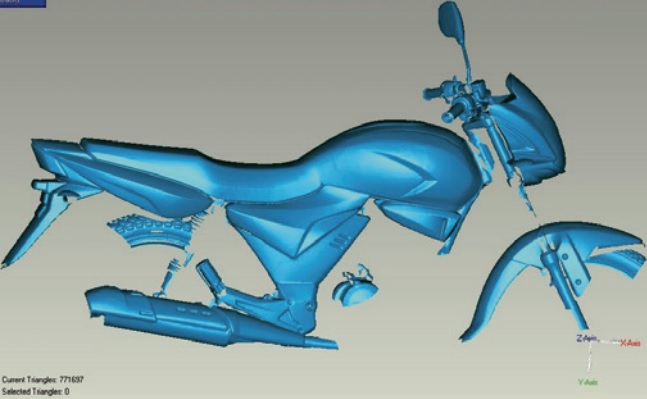

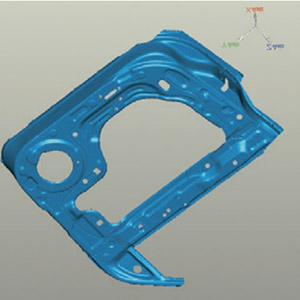

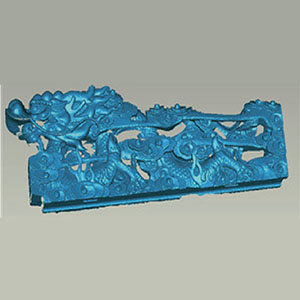

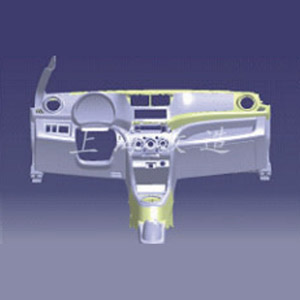

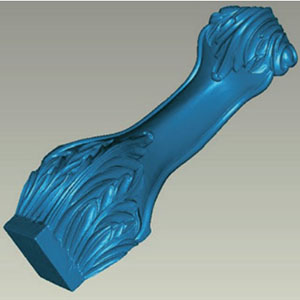

  应用案例
